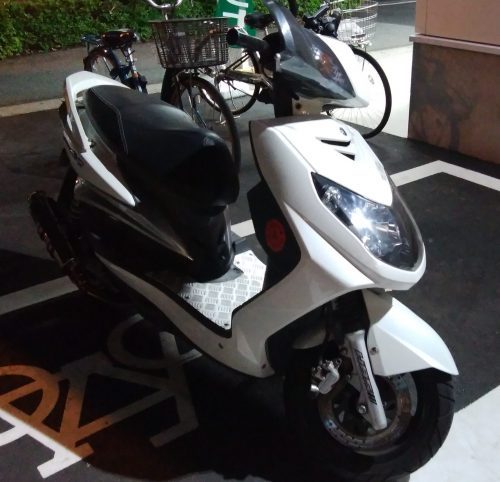

シグナスX 外装カウル外し方

2017/09/24

この記事を書いている人 - WRITER -

シグナスX 外装カウルの外し方。

トランクを開け、4本の六角ボルト(10ミリ)で固定されているシートを取り外す。

シート前面のカバーを外す。ボルト4か所。

シート後方のバーを取り外す。六角ボルト4本(10ミリ)

ナンバープレートを外し、六角ナット(10ミリ)を取り外す。

左右の六角ボルト(10ミリ)も外す。

側面と前側のボルトを外す。(4本)

テールランプに繋がっているコネクタを外す。上側に爪があるので注意。

マイナスドライバー等で引っ掛かりを解除してから外す。

テールランプと後方のカウルを一緒に取り外す。




次に、側面下側のカバーを外す。ボルト一本で止まっている。ボルトを外したら後方へスライドさせて取り外す。

ステップのゴムカバーを取り、六角ボルト(10ミリ)4本と側面の六角ボルト(10ミリ)2本を取り外す。

ステップの先端(3か所)がレッグカバーに嵌めこまれているので、マイナスドライバー等でグリグリして外す。

アンダーカバーを外すため、前輪後ろのボルト4本をとりはずす。

後方の六角ボルト(10ミリ)2本を取り外す。

カバー左側にケーブル(リアブレーキ?)が付いているので外す。サイドスタンドを起こすと、アンダーカバーが落ちてくる。
