シグナスX 圧縮上死点

      2017/09/24

シグナスX 圧縮上死点合わせ方

ファンカバー横にある、ゴムのカバーをマイナスドライバー等でこじって外す。

ファン中央のナットに17ミリのソケットを差し込み回転させ、車体側の三角マークとファン側のTマークが合わさるところで止める。暗くてよく見えないのでペンライト等があると良い。

注:写真ではラチェットレンチを使っているが、回転しないレンチを使った方がやり易い。




吸気側のロッカーアーム(タペット)を見ながらソケットを回転させ、ロッカーアームが動かないことを確認する。(確認後元に戻す)
もしロッカーアームが動いたらそこは圧縮上死点ではなく排気上死点なので、さらに回転させてマークが合致するところで止める。

以上。

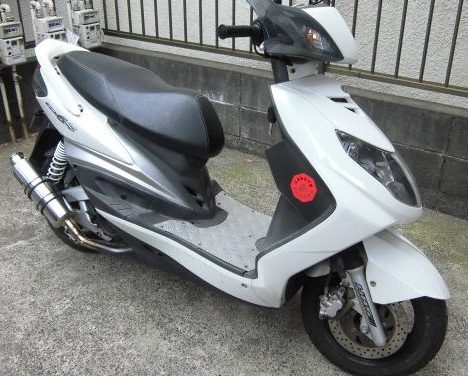

 - シグナスX Fi (09年式台湾LPRSE461)
